Dieser Regler wurde speziell zum Einbau in China-Linear-Aktuatoren entwickelt.
Er ist so klein daß er in das Aktuatoren-Gehäuse integriert werden kann.
Dort kann er den N20-Motor mit 5 Volt bis 15 Volt proportional geregelt ansteuern.
Die Endschalterdioden sind auf der Platine bereits integriert.
Aktuator/Regler müssen dann nur noch mit einem 3poligen Servokabel
am Empfänger eingesteckt werden.
Anleitung zum Einbau eines THOR2-12-GMW
in "China Linear Aktuator" von Anbieter HK Wallstech Co.
Ich empfehle ausdrücklich dieses Lieferanten, da andere Anbieter
auch Aktuatoren mit Folienplatinen liefern.
Hier gehts zum PDF-Download : Einbau-Anleitung
Dieser Regler kann natürlich auch für ähnliche Motoren
in dieser Leistungsklasse verwendet werden.

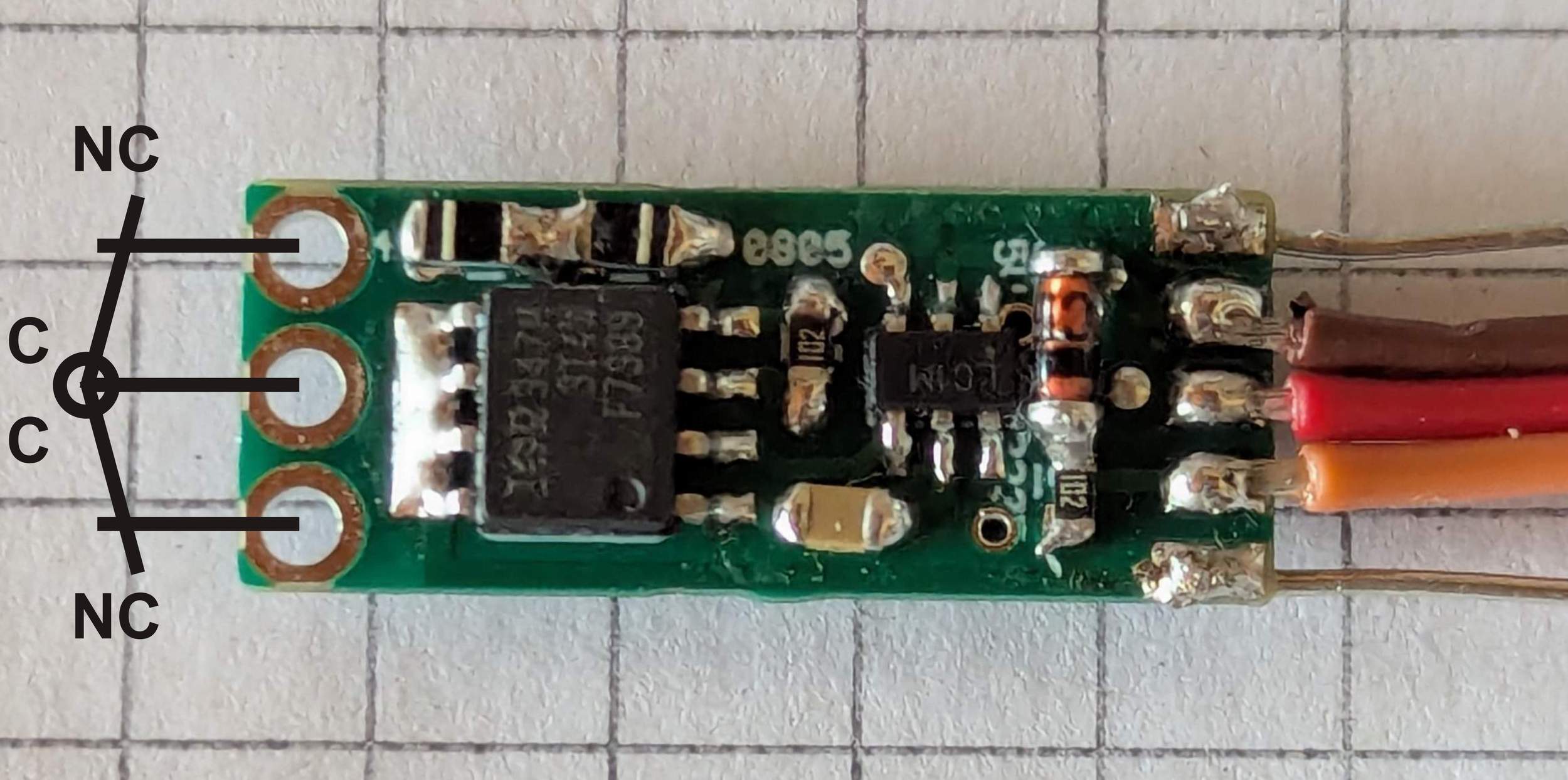

Wenn man keine Endschalter benötigt dann kann man den Motor direkt an den
4 durchverbundenen Pins der Endstufen anschliessen.
In diesem Fall könnte man die 3 großen Montagelöcher auch abschneiden.
Lieferung: 1x bestückte Platine ohne Kabel ohne Motor/Aktuator
